15例电机控制电路图设计方法

发布时间:2018-06-02 08:37:32 丨 浏览次数:210

提起接线图,很多的电工老师傅都坐不住了,的确,对于老电工而言,看到电路图总是感觉很亲切,都忍不住想要多看两眼,看看原理是否可行,看看接线是否可能正确,这也算是老电工的通病了,其实这都是很普遍的现象,见的电路图多了,原理了解的多了,实践的多了,自然也就精通了,说着很简单的事情,但是对于电路入门者来说却是大大的不容易,甚至于有的电工师傅都没看过几份图纸,更别提有价值的常用接线图了,今天我们就来重点来一下电工入门级别的电气原理图,希望可以给电工初学者提供一定帮助:

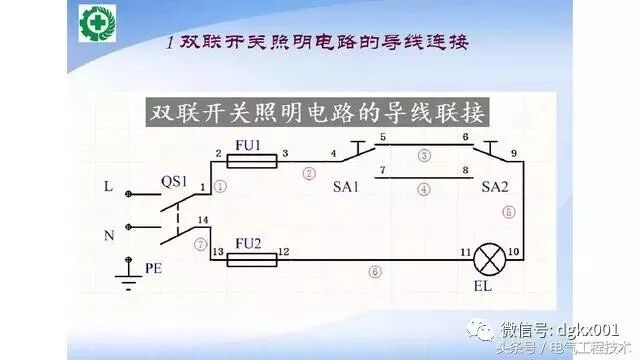

15例电机控制电路图设计方法,收藏了!(图1)

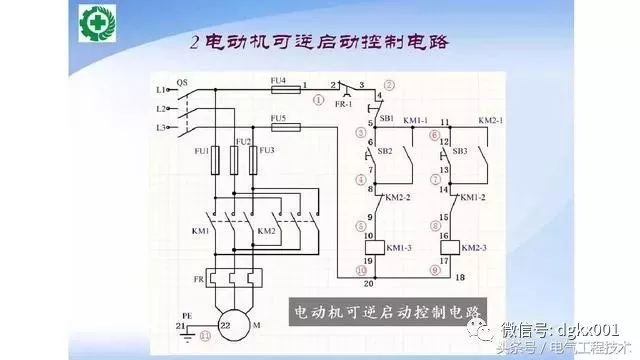

15例电机控制电路图设计方法,收藏了!(图2)

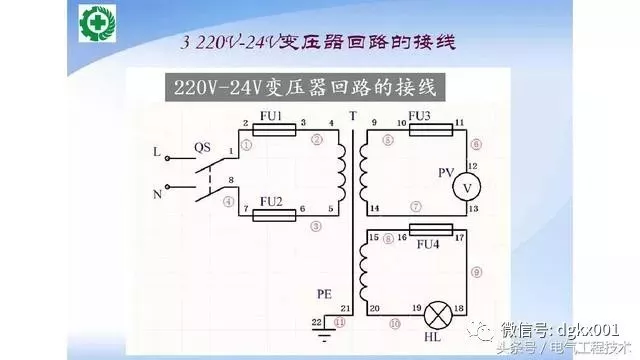

15例电机控制电路图设计方法,收藏了!(图3)

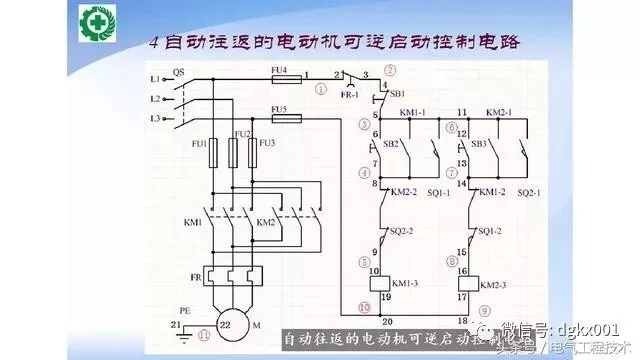

15例电机控制电路图设计方法,收藏了!(图4)

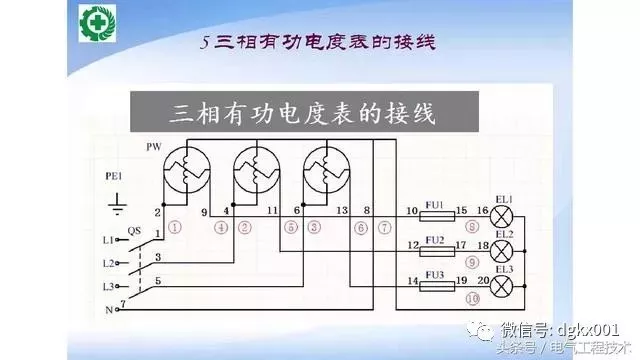

15例电机控制电路图设计方法,收藏了!(图5)

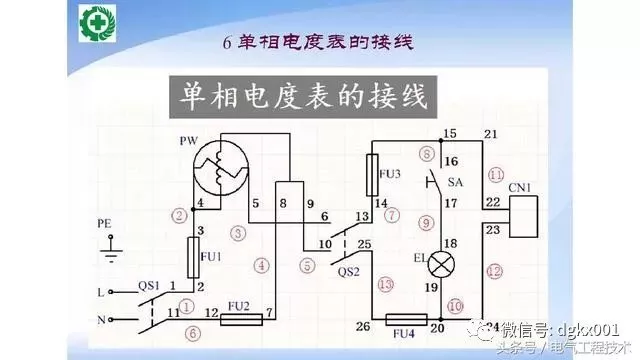

15例电机控制电路图设计方法,收藏了!(图6)

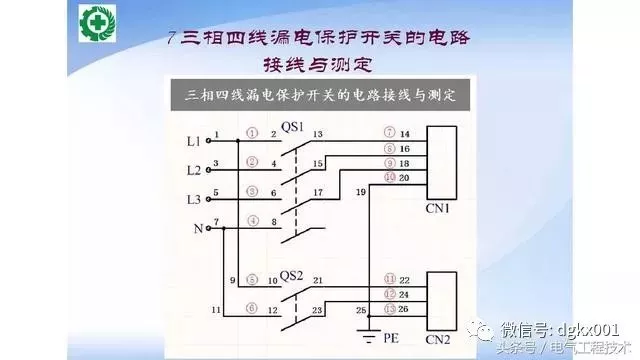

15例电机控制电路图设计方法,收藏了!(图7)

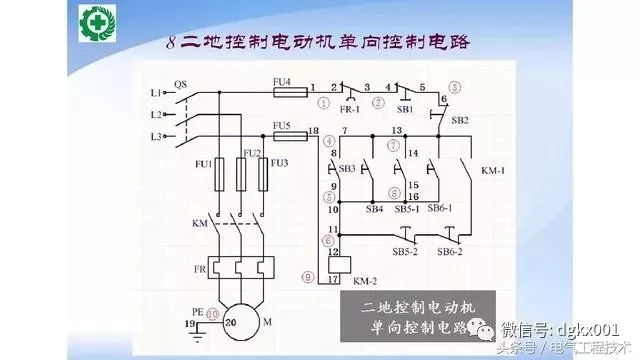

15例电机控制电路图设计方法,收藏了!(图8)

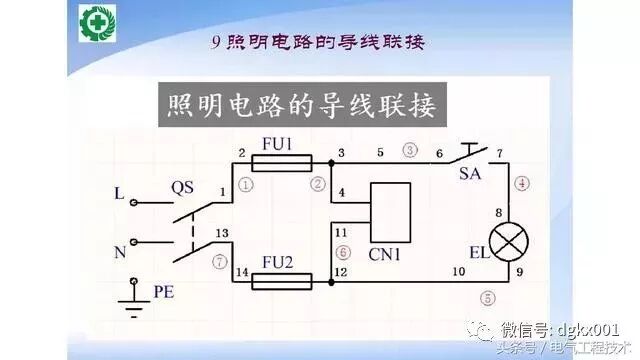

15例电机控制电路图设计方法,收藏了!(图9)

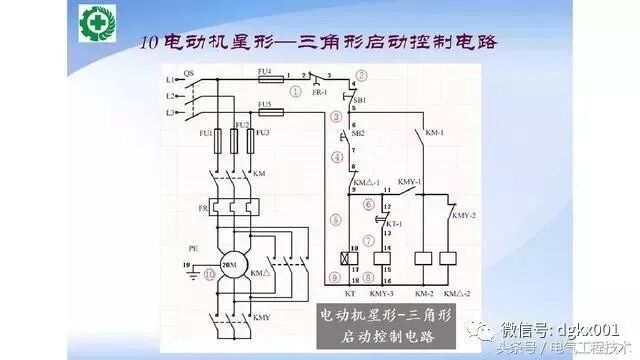

15例电机控制电路图设计方法,收藏了!(图10)

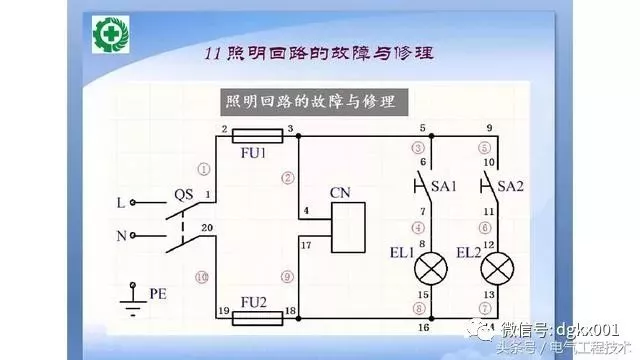

15例电机控制电路图设计方法,收藏了!(图11)

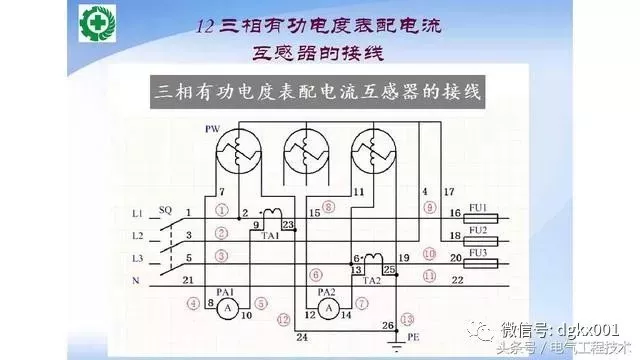

15例电机控制电路图设计方法,收藏了!(图12)

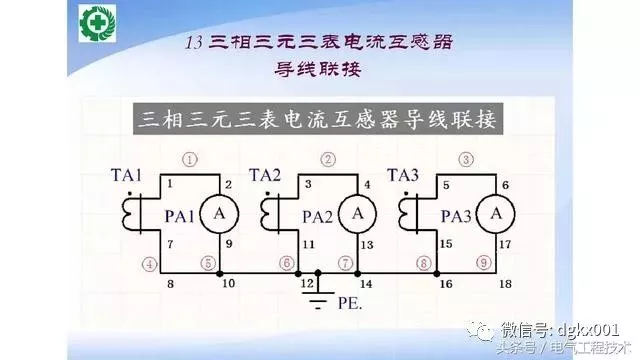

15例电机控制电路图设计方法,收藏了!(图13)

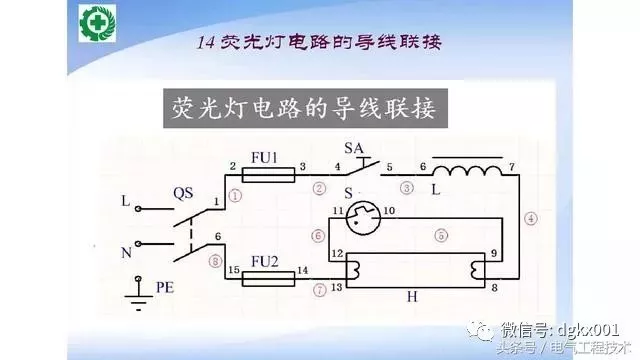

15例电机控制电路图设计方法,收藏了!(图14)

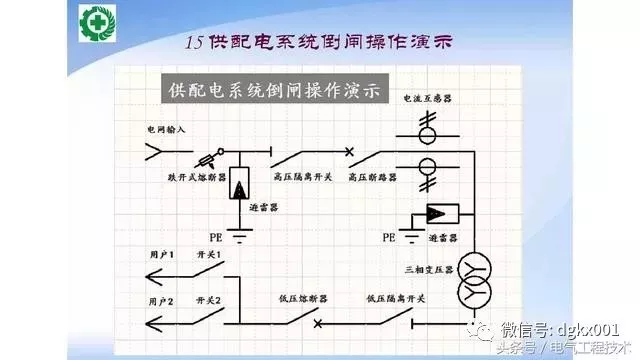

15例电机控制电路图设计方法,收藏了!(图15)
